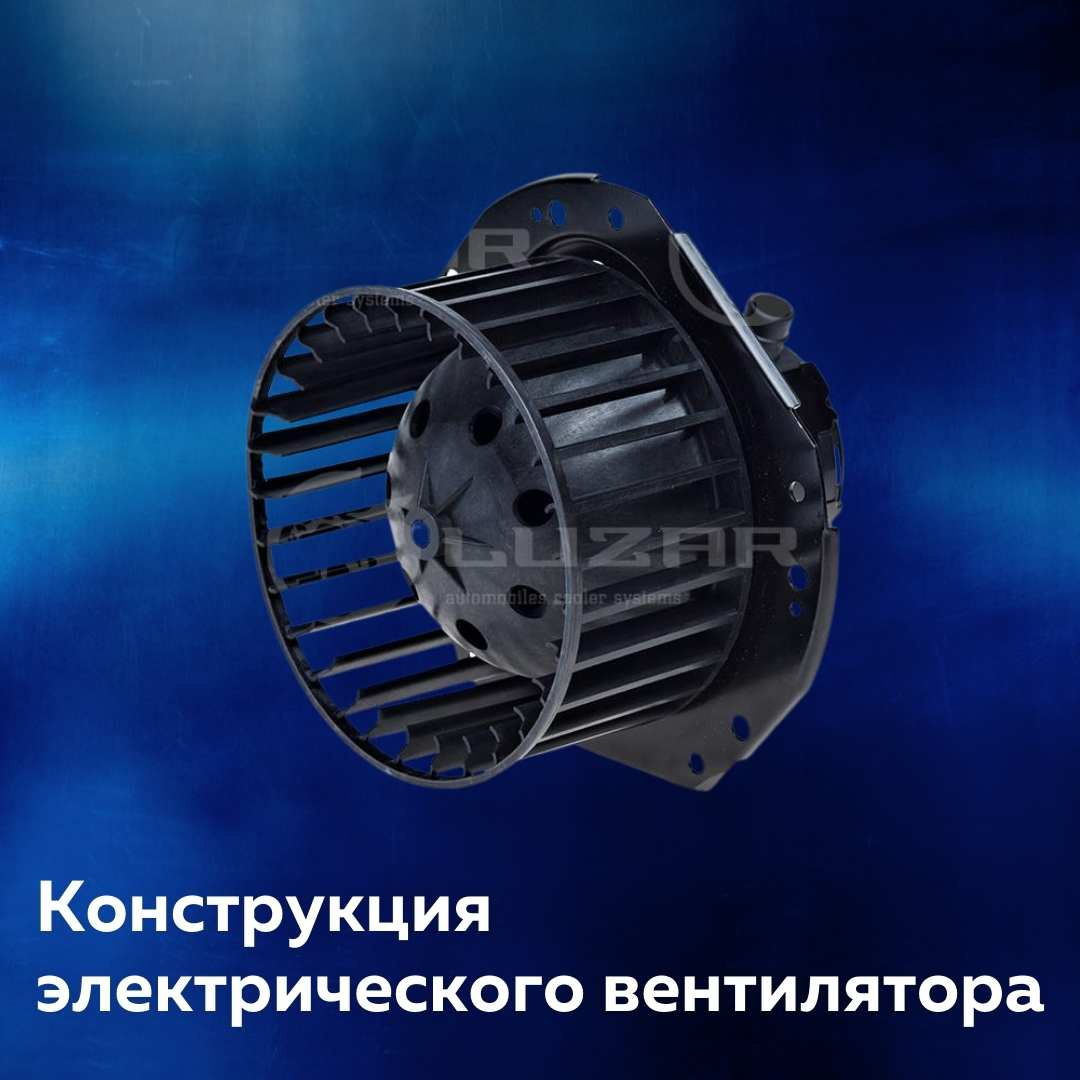

Конструкция электрического вентилятора

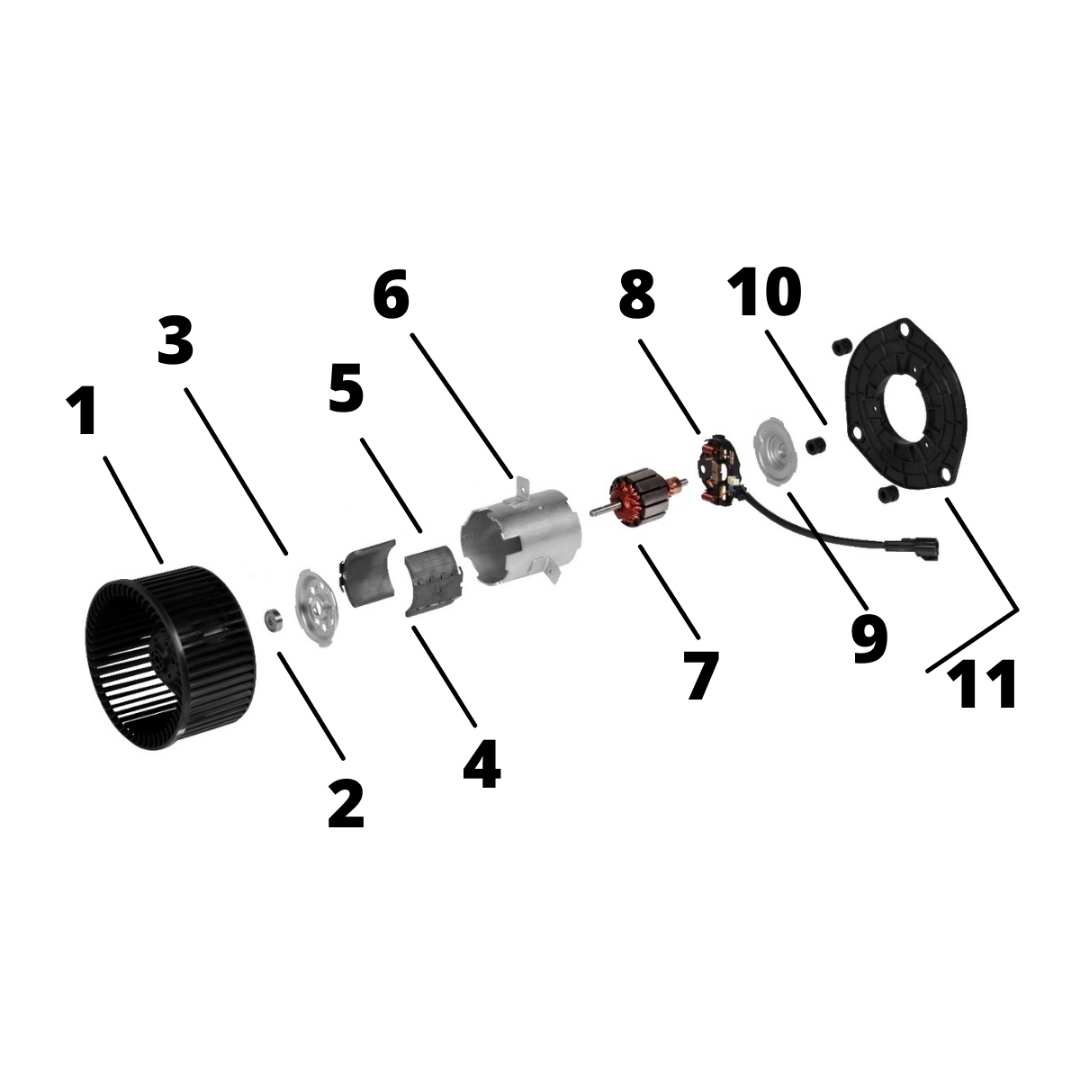

1. Крыльчатка — обеспечивает поток воздуха при вращении электродвигателя. Обязательно должны быть отбалансирована после сборки, чтобы исключить биение и продлить срок службы подшипника.

2. Подшипники — обеспечивают скольжение вала при вращении электродвигателя

^{3. Передняя крышка электродвигателя — обеспечивает магнитное поле для работы электродвигателя}

^{4 - 5. Магниты — обеспечивают магнитное поле для работы электродвигателя}

^{6. Корпус — опора для всех деталей электродвигателя}

^{7. Ротор электродвигателя — размещенные на валу стальные пластины с медной обмоткой и коллектор, который контактирует с щетками}

^{8. Щеточный узел: на опорной площадке размещены щеткодержатели, в которых расположены щетки и пружины, прижимающие их к коллектору, и искрогасящие дроссели, снижающие эффект «короткого замыкания», возникающий при начале работы электродвигателя}

^{9. Задняя крышка, в нее установлен подшипник}

^{10. Сайлентблоки}

^{11. Опорный фланец — посредством него вентилятор крепится в корпус отопителя}
